概述

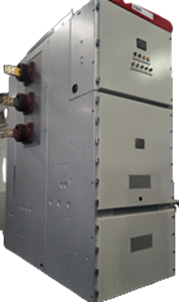

该开关柜采用金属铠装移开式结构，配用中置式断路器手车，开关柜为三相交流50Hz，额定电压24kV的户内高压配电装置，可用于工厂、楼宇、发电厂及变电站等电力系统。
产品特点
◆ 电流等级最高达到3150A/31.5kA；
◆ 配用自主知识产权VXB-24P系列固封式真空断路器；
◆ 更换断路器简单，断路器互换性好；
◆ 内部隔板采用金属隔板设计，达到LSC2B要求；
◆ 智慧型产品具备在线监测功能，可应用于电力物联网作为感知层设备。
主要技术参数
序号 |
项 目 |
单位 |
参 数 |
1 |
额定电压 |
kV |
24 |
2 |
额定绝缘水平 |
1min工频耐受电压 |
65/79（相间、相对地／断口） |
|
雷电冲击耐受电压 |
125/145（相间、相对地／断口） |
3 |
额定电流 |
A |
630、1250、1600、2000、2500、3150 |
4 |
额定短路开断电流 |
kA |
20、25、31.5 |
5 |
额定短时耐受电流 |
20、25、31.5 |
6 |
额定峰值耐受电流 |
50、63、80 |
7 |
额定短路持续时间 |
s |
4 |
8 |
额定频率 |
Hz |
50 |
