概述

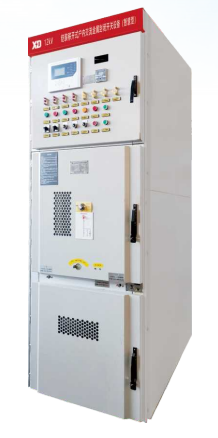

该开关柜适用于三相交流50Hz、额定电压12kV、额定电流≤4000A，额定短路开断电流≤40kA的电力系统,作为发电厂、变电站及工矿企业接受和分配电能、对电路进行控制、保护和监测等之用。产品符合GB/T3906、GB/T11022、DL/T 404、NB/T 42044等标准要求。

产品特点

u 触头在线测温：由测温传感器和在线测温装置组成，主要功能是实时监测触头温度，且可将数据上传至后台，实现触头温度在线监测功能；

u 局放在线监测：由特高频传感器（UHF）和局放在线监测装置组成，对被监测设备内部局部放电情况进行实时监测，及早发现绝缘缺陷并进行预警、密集跟踪监测和趋势分析，对于瞬发故障进行录波，为开关柜的检修工作提供依据；

u 断路器机械特性在线监测：由状态感知组件和断路器机械特性在线监测装置组成，具备采集断路器分合闸时间、分合闸速度、开距、超程、行程曲线、分合闸线圈电流曲线、电机电流曲线等实时数据功能；

u 弧光保护：由光纤传感器和弧光保护装置组成，可实现开关柜母线及电缆室弧光故障综合快速保护；

u 电动底盘车：由电动底盘车控制器和底盘车组成，可远方/就地操作；

u 电动接地开关：由电动接地开关控制器和接地刀组成，可远方/就地分合接地开关；

u 视频监测装置：由视频双确认摄像头和视频双确认后台组成，主要功能是对断路器位置和接地开关位置双确认；

u 产品在设计、制造及服役期满后可满足关于环境保护的要求。

主要技术参数
