概述

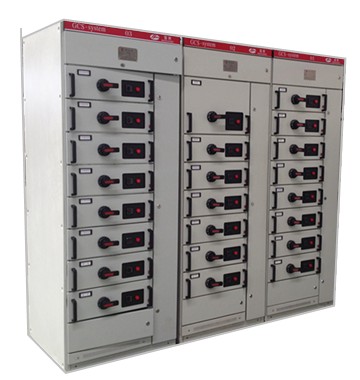

GCS型低压开关柜适用于发电厂、石油化工、冶金、纺织、高层建筑等行业低压配电系统的动力、配电和电动机控制中心等的电能转换、分配与控制用。



产品特点

u  与传统产品相比，具有更多优越性，其技术水平达到国内先进水平；

u  设计紧凑，功能单元系列化，能以较小的空间能容纳较多的功能单元；

u  各功能单元相互独立，不因某一单元的故障影响其它单元，保证供电可靠性；

u  采用标准模块设计，结构通用性强，组装灵活，以25mm为模数的C型材能满足多种功能单元组合，方便灵活；

u  采用高强度阻燃性工程塑料组件，有效加强防护安全性能；

u  装配便捷：不需要特殊复杂工具；

u  维修方便，不停电情况下实现抽屉单元的检修。





主要技术参数

序号	名          称		单位	参    数
1	主电路额定电压		V	AC380(660)
2	辅助电路 额定电压	AC		220,380
		DC		110,220
3	额定频率		Hz	50(60)
4	额定绝缘电压		V	660（1000）
5	额定电流		A	水平母线≤4000，垂直母线≤1000
6	母线额定短时耐受电流		kA/1s	50,80
7	母线额定峰值耐受电流		kA/1s	105，175
8	工频试验电压		V/1min	主电路2500，辅助电路1760
